SP-385 Hyperdispersant

SP-385超分散剂

产品描述

碳酸钙（CaCO3）广泛应用于聚氯乙烯（PVC）、EVA、热塑性弹性体、聚烯烃（PP/PE)等橡塑制品中，由于CaCO3亲水性强，与有机聚合物相容性差，通常要对CaCO3粉体进行有机化改性。目前，CaCO3粉体表面有机改性主要采用的改性剂有：

▪ 硬脂酸

▪ 钛酸酯偶联剂

▪ 铝酸酯偶联剂

▪ 聚乙烯蜡（PE蜡）

▪ 酰胺蜡

这些改性剂对CaCO3粉体表面改性有效地解决了CaCO3粉体与有机聚合物的亲和性。长期工业应用表明，上述有机改性剂处理CaCO3应用于橡塑制品中普遍存在下列缺点：

▪ 加工熔体粘度高；

▪ CaCO3粉体在有机聚合物中分散性差；

▪ 大幅度降低复合材料的力学性能。

SP-385是一款专门针对CaCO3应用于PVC异型材、PVC管材、PVC电工管、PVC板材、PVC地板革、PVC电线电缆、PVC人造革、PVC灯箱广告布、PVC片材、PVC壁纸、PVC鞋材等PVC软硬制制品。SP-385不仅使CaCO3在PVC复合材料具有良好的分散性，而且具有良好的加工流动性、提高制品光泽、降低PVC熔体粘度。同时，大幅度提高PVC制品的抗冲击韧性和强度。同时，SP-385分散剂对聚烯烃（PP/PE）、尼龙（PA）、PBT/PET、ABS等塑料制品也非常有效。

SP-385是替代传统硬脂酸、钛酸酯偶联剂、铝酸酯偶联剂、PE蜡分散剂等的新一代新型、高效的超分散偶联剂。

SP-385超分散剂使PVC制品配方及加工工艺变得更为简洁，在PVC制品中只需选择碳酸钙的种类（轻质碳酸钙和重质碳酸钙）、以及碳酸钙的细度和白度即可，不用考虑碳酸钙生产企业选择不同偶联剂及处理方法带来的PVC加工不稳定和色差变化等影响。

SP-385超分散剂可以大幅度提高CaCO3填充量，同时达到提高产量质量与降低生产成本之目的。

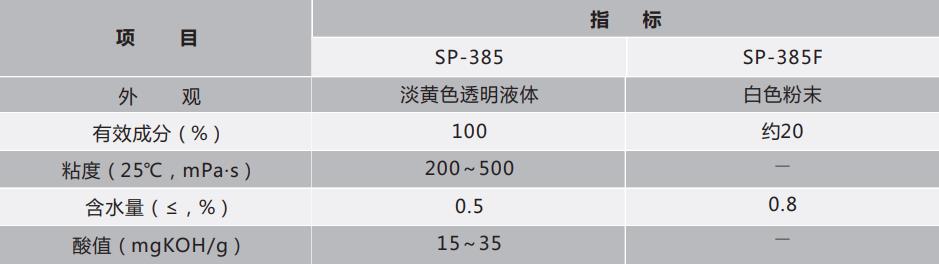

SP-385 Hyperdispersant Performance index

SP-385超分散剂性能指标

备注：SP-385F是专门为计量使用方便而开发的粉体型产品，建议用户尽量使用SP-385液体分散剂。

SP-385 Usage Amount and Usage Method

SP-385使用量及使用方法

（1）SP-385分散剂使用量

SP-385超分散剂使用量基于碳酸钙量0.8%～1.0%。

SP-385F超分散剂使用量基于碳酸钙量4.0%。

（2）SP-385超分散剂使用方法

SP-385超分散剂可以采用预混法和原位法

（a）预混法

将CaCO3粉体投入高混机，开启搅拌，投入SP-385超分散剂，混合至110℃出料，得到预混包覆的碳酸钙，可直接在PVC配方中使用。

（b）原位法

在PVC配方混料过程中直接加入法：先投入PVC、增塑剂（软制品用）、热稳定剂、增韧剂（硬质制品用）、加工助剂、颜料等预混至80℃，再投入CaCO3粉和SP-385超分散剂，混合至120℃～130℃，冷却、挤出（注塑、滚塑等）加工成制品。

SP-385 Hyperdispersant in PVC Formulation

SP-385超分散剂在PVC配方中应用

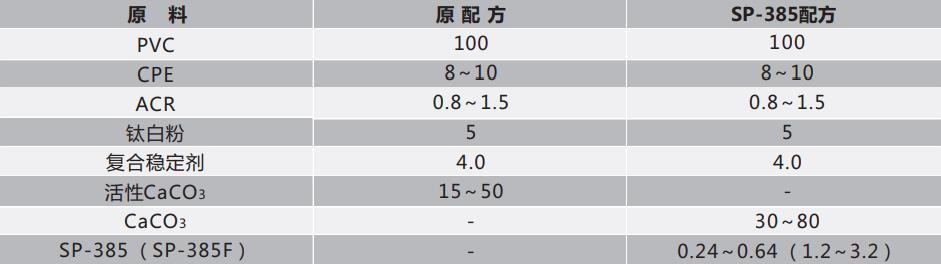

异型材推荐使用

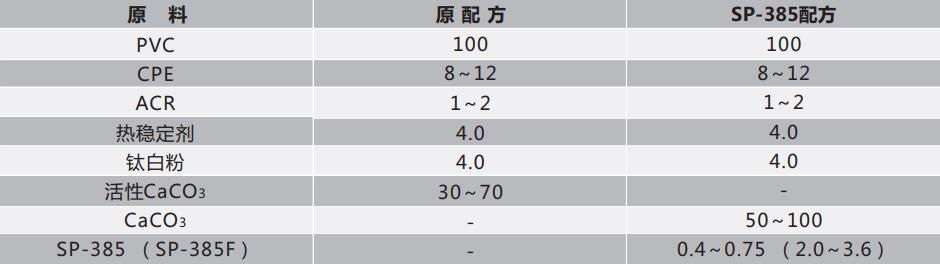

PVC电工管推荐使用

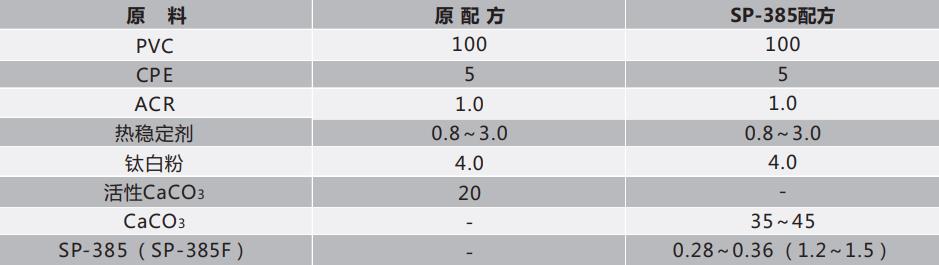

PVC供水管推荐使用

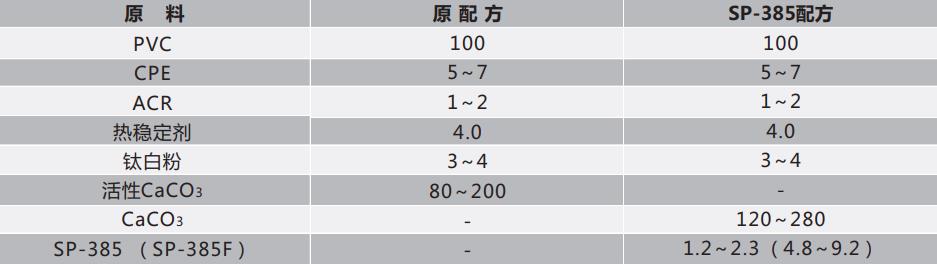

PVC排水管推荐使用

PVC软制品中的应用

以上应用案例供参照，用户要根据实际应用，对轻质碳酸钙/重质碳酸钙要作最优的比例搭配，控制碳酸钙的吸油值，以达到用户最满意的性能要求。

SP-385 Safety, Packaging Specifications

SP-385安全性、包装规格

SP-385（SP-385F）已通过SGS认证，符合欧盟标准。

SP-385包装：桶装，180kg/桶和25kg/桶。

SP-385F包装：复合PP编织袋，25kg/包。
